Максимальный объём заполнения рассчитывается исходя из температуры кипения жидкости при нормальном атмосферном давлении.
Максимальный объём заполнения рассчитывается исходя из температуры кипения жидкости при нормальном атмосферном давлении. Фактический объём заполнения зависит от температуры жидкости и давления внутри баллона и составляет около 95% от максимального теоретического объёма заполнения. Для природного газа он составляет 90%.
Максимальный объём заполнения рассчитывается исходя из температуры кипения жидкости при нормальном атмосферном давлении.
Фактический объём заполнения зависит от температуры жидкости и давления внутри баллона и составляет около 95% от максимального теоретического объёма заполнения. Для природного газа этот показатель составляет 90%.

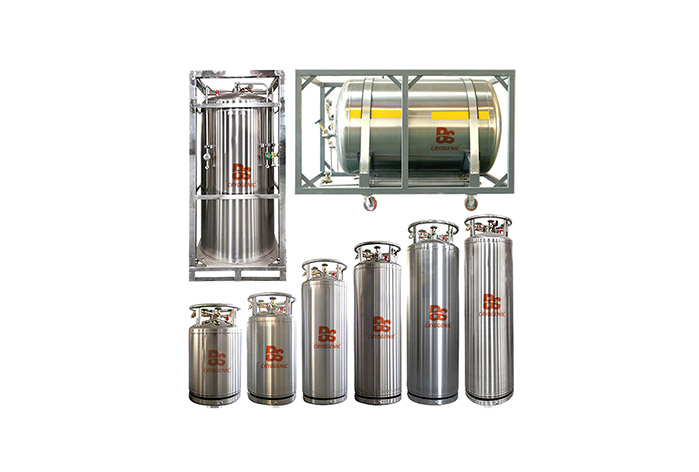

| Габаритные размеры и технические параметры баллонов для жидкости | ||||||||||||||
| Модель | Объем (л) | Рабочее давление (МПа) | Масса пустого баллона (кг) | Максимальная теоретическая масса заполняемой жидкости (кг) | Габаритные размеры (мм) | Толщина пластины (мм) | Давление предохранительного клапана (МПа) | Давление разрыва Диск (МПа) | ||||||
| LNG | LO2 | LN2 | LAr | LCO2 | Inner Vessel | Outer Vessel | ||||||||
| DPL-80 | 80 | 2.3 | 85 | 31 | 87 | 62 | 107 | 84 | D516X 907 | 3 | 2.5 | 2.41 | 3.6 | |
| DPL-100 | 100 | 2.3 | 95 | 38 | 120 | 77 | 133 | 105 | D516X1037 | 3 | 2.5 | 2.41 | 3.6 | |
| DPL-175 | 175 | 1.37 | 116 | 67 | 190 | 135 | 233 | 183 | D516X1507 | 3 | 2.5 | 1.59 | 2.4 | |
| 2.3 | 133 | 4 | 2.5 | 2.41 | 3.6 | |||||||||
| 2.88 | 146 | 5 | 2.5 | 3.45 | 5.17 | |||||||||
| 3.45 | 164 | 6 | 2.5 | 4.14 | 5.17 | |||||||||
| DPL-195 | 195 | 1.37 | 125 | 75 | 212 | 150 | 260 | 204 | D516X1632 | 3 | 2.5 | 1.59 | 2.4 | |
| 2.3 | 145 | 4 | 2.5 | 2.41 | 3.6 | |||||||||
| 2.88 | 158 | 5 | 2.5 | 3.45 | 5.17 | |||||||||
| 3.45 | 185 | 6 | 2.5 | 4.14 | 5.17 | |||||||||
| DPL-210 | 210 | 1.37 | 135 | 81 | 228 | 162 | 280 | 220 | D516X1717 | 3 | 2.5 | 1.59 | 2.4 | |
| 2.3 | 150 | 4 | 2.5 | 2.41 | 3.6 | |||||||||
| 2.88 | 166 | 5 | 2.5 | 3.45 | 5.17 | |||||||||
| 3.45 | 191 | 6 | 2.5 | 4.14 | 5.17 | |||||||||
| DPL-232 | 232 | 1.37 | 148 | 252 | D516X1910 | 3 | 2.5 | 1.59 | 2.4 | |||||
| DPL-400 | 410 | 1.37 | 325 | 157 | 890X870X1770 | 4 | 3 | 1.59 | 2.4 | |||||
| DPL-500 | 500 | 1.37 | 360 | 192 | 542 | 384 | 665 | 523 | 890X870X2000 | 4 | 3 | 1.59 | 2.4 | |
| 2.3 | 407 | 6 | 3 | 2.41 | 3.6 | |||||||||
| 3.17 | 448 | 8 | 3 | 3.45 | 5.17 | |||||||||
| DPW-500 | 499 | 1.59 | 353 | 192 | 541 | 383 | 664 | 522 | 2100X820X1020 | 4 | 3 | 1.9 | 2.4 | |
| 2.1 | 406 | 5 | 3 | 2.86 | 3.6 | |||||||||
| 2.5 | 420 | 6 | 3 | 2.86 | 3.6 | |||||||||
| 3.45 | 510 | 8 | 3 | 4.15 | 5.17 | |||||||||
| DPW-1000 | 1000 | 1.59 | 585 | 1664 | 1330 | 1882 | 2100X1172X1400 | 5 | 3 | 1.9 | 2.4 | |||
| Примечания: Максимальный объём заполнения рассчитывается исходя из температуры кипения жидкости при нормальном атмосферном давлении. Фактический объём заполнения зависит от температуры жидкости и давления внутри баллона и составляет около 95% от максимального теоретического объёма заполнения. Для природного газа он составляет 90%. | ||||||||||||||
